一、概述
CPG1000系列射频信号发生器是一款兼顾高性能和系统集成便捷性的模块化产品。该系列涵盖CPG1020（100 kHz–20 GHz）与CPG1040（100 kHz–40 GHz）两款主力型号，提供PXIe插卡与USB即插即用两种硬件形态，满足研发实验室、生产线自动测试以及现场维护等多样化应用场景。
本介绍文档分为以下几部分：
1. 产品架构形态
2. 调制与扫描功能
3. 核心性能指标
4. 模块化设计与系统集成
5. 典型应用场景
6. 小结与推荐
二、产品架构形态

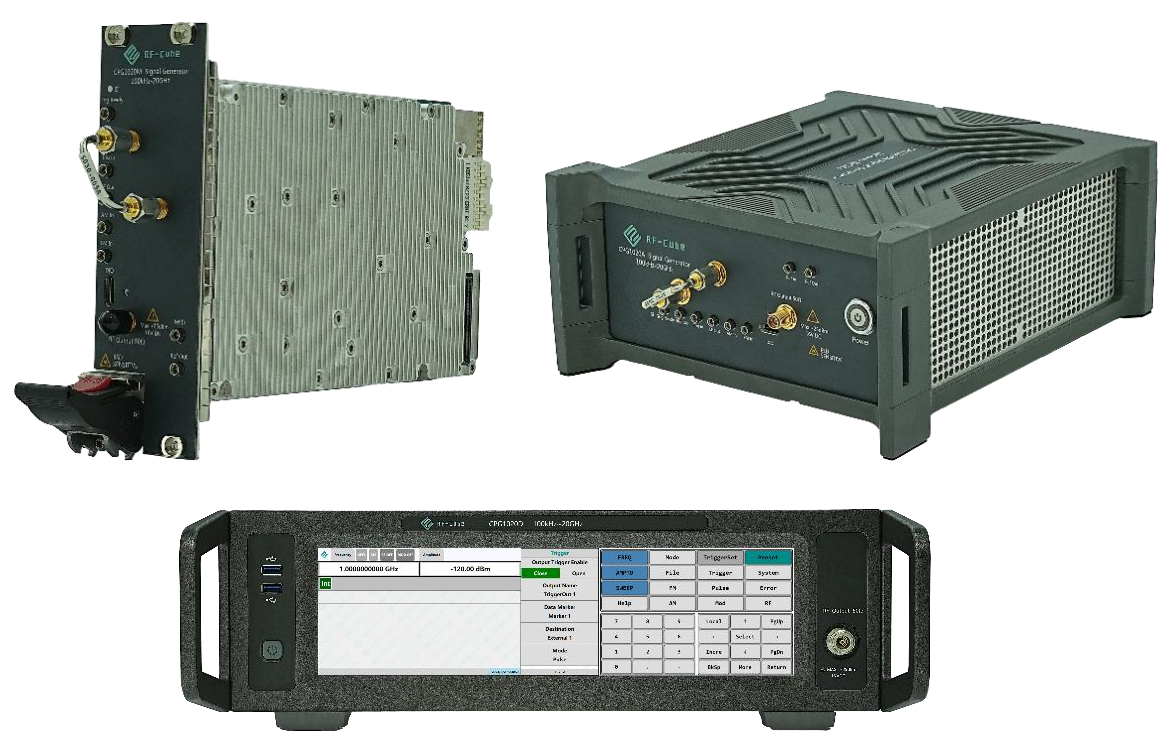

l PXIe模块：标准PXI Express插卡，便于与主流ATE平台集成。支持多卡并行部署，实现大规模并行测试。
l USB模块：超紧凑USB3.0即插即用模块，适合嵌入式系统和轻量化测试环境。
l 台式机型：带前面板操作界面，适合研发实验室手动调试与现场维护。
设备形态
三、调制与扫描功能
1. 模拟与脉冲调制
l 宽带线性调频（LFM）：支持≥100MHz带宽的高精度线性调频能力，支持触发扫频（单次/连续），以适应需要脉冲线性调频的场合。

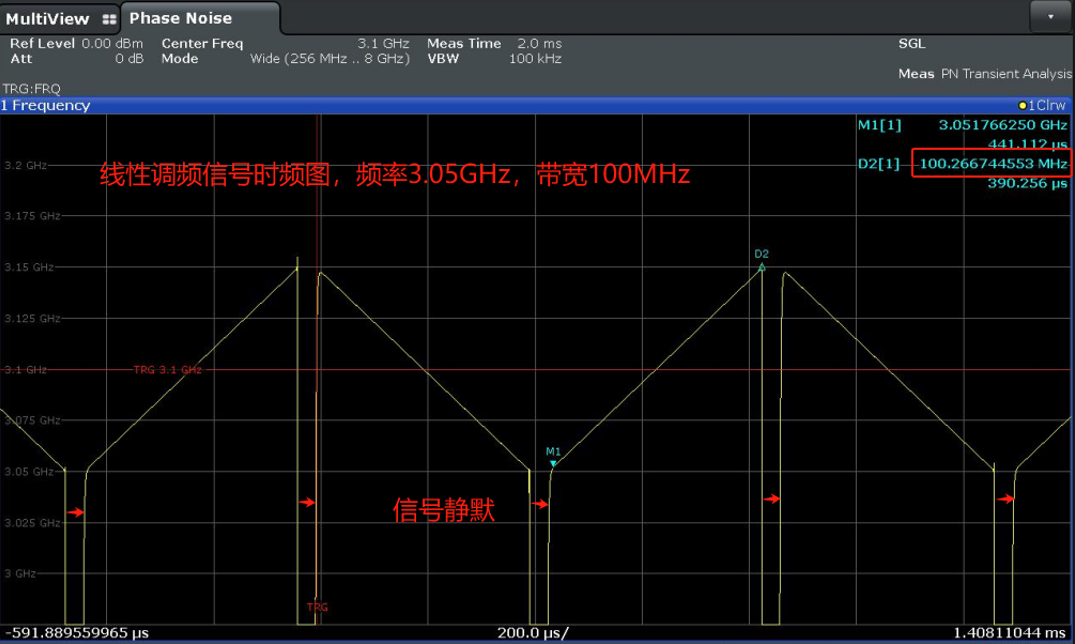

100MHz带宽连续线性调频（正斜率/负斜率）
l 模拟调制：具备AM/FM/PM，内置函数发生器，支持多种波形选择与实时参数调整，每台仪器的模拟调制功能均通过精密的校准，调制指标准确度可以信赖。
l 脉冲调制：支持自由运行、触发、选通及外部脉冲等模式，最小脉冲宽度10 ns，延时可达40 s，满足功放、雷达脉冲等应用需求。
2. 频率扫描与列表
l Ramping扫描：支持快速斜坡扫描方式，在设定时间范围内连续线性变化频率，非常适合需要快速扫频的应用场合。
l 步进/列表扫描：多达256×65535个离散点，可配置多种功率与频率组合，支持分段列表扫描，实现复杂测试序列的自动化执行。

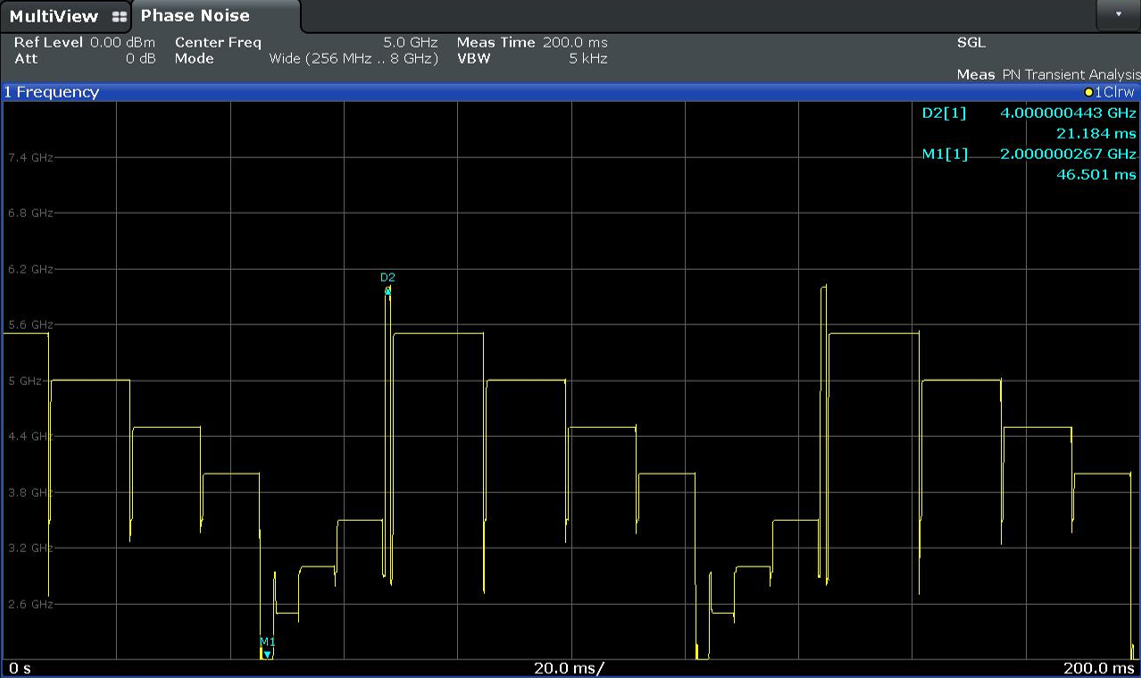

分段列表扫描
四、核心性能指标
CPG1000系列射频信号发生器性能参数突出，具备以下优势：
l 频率范围广：支持 100kHz 至 20GHz / 40GHz，覆盖绝大多数无线通信、雷达、导航等应用。
l 相位噪声优异：@1GHz, 10kHz offset 下达到 -122 dBc/Hz，接近甚至优于国际一线品牌。
l 幅度准确度/分辨率高：全频段幅度误差 ≤±0.8dB，分辨率可达0.01dB，满足精密测试。
l 谐波/杂波抑制优秀：≤ -60dBc，适合对杂散要求较高的系统。
CPG1000系列射频信号发生器核心性能指标见下表。
技术指标 | CPG1020 | CPG1040 |
频率范围 | 100 kHz–20 GHz | 100 kHz–40 GHz |
频率分辨率 | 0.0001 Hz | 0.0001 Hz |
相位噪声（@10kHz） | –122 dBc/Hz (@1 GHz) | –122 dBc/Hz (@1 GHz) –96 dBc/Hz (@20 GHz) –92 dBc/Hz (@40 GHz) |
幅度范围 | –120 dBm至+15 dBm | –120 dBm至+15 dBm |
幅度分辨率 | 0.01 dB | 0.01 dB |
幅度精度 | ±0.6 dB (300 kHz–3 GHz) ±0.7 dB (3–16 GHz) ±0.8 dB (16–20 GHz) （典型值） | ±0.6 dB (300 kHz–3 GHz) ±0.7 dB (3–16 GHz) ±0.8 dB (16–40 GHz) （典型值） |
谐波抑制 | ≤-45dBc @100kHz–300MHz ≤-60dBc @300MHz–20GHz （典型值） | ≤-45dBc @100kHz–300MHz ≤-60dBc @300MHz–40GHz （典型值） |
五、模块化设计与系统集成
1. 即插即用功率模块

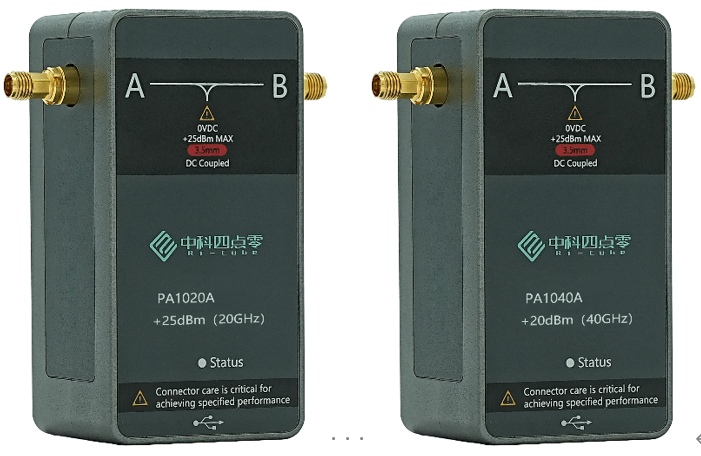

可选配PA1020A/PA1040A功率放大模块，通过USB Type‑C供电与通信，自动完成幅度校准，输出功率可扩展至+25 dBm（20 GHz）或+20 dBm（40 GHz）。
功率放大模块
2. 并行扩展能力
l 软件集成多通道并行：软件支持多模块同时工作，适用于大批量器件多通道并行测试。
l 软件集成：支持SCPI命令，兼容LabVIEW、TestStand、Python等多语言调用。
六、典型应用场景
1. 自动化测试平台（ATE）
通过PXIE平台与ATE机台集成，实现大批量射频器件测试。
2. 电磁兼容实验室与校准实验室
CPG系列的模拟调制功能的指标可以与国际一流厂商对标，同时具备LFM的特色功能，可以满足检测校准实验室的测试要求。
3. 卫星通信与国防
CPG1040覆盖Ku/Ka波段，具备高分辨率脉冲与LFM调制，结合PA1040A功率放大模块，满足卫星通信与雷达/电子战的测试对于频段/幅度频率精度/输出动态/扫频能力的需求。
4. 微波组件验证
用于功率放大器、滤波器、射频模块、相位噪声、频偏测试。
七、小结与推荐
CPG1000 系列射频信号发生器，具备 -122dBc/Hz 的超低相位噪声、最大 40GHz 频率输出，支持亚毫Hz分辨率与大功率输出选件，性能对标国际一线品牌，满足高端测试需求，通过PXIe与USB双接口的模块化设计，支持多设备并行测试，能显著提升射频系统的测试效能，从而帮助用户从容应对未来高频测试挑战。
面对多样化的测试需求，我们有如下选型建议：
l 对于需高频覆盖（20–40 GHz）与低相位噪声的毫米波应用，优先选用CPG1040+PA1040方案；
l 对于中低频段（≤20 GHz）且对成本敏感的批量生产测试，CPG1020可提供足够性能与更优性价比；
l 若项目已有PXI生态，优选PXIe模块；若需低成本或现场便携，优选USB模块。
如果您需要进一步了解CPG1000系列应用细节及如何满足您的测试需求，欢迎随时垂询中科四点零公司，我司经验丰富的技术专家将为您解决问题。
